產品中心 > 碟形彈簧一

您現在的位置：網站首頁 -> 產品中心

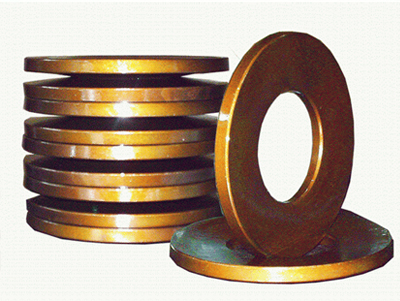

碟形彈簧一

碟形彈簧具有體積小、儲能大、組合使用方便等各種優良特性，廣泛應用于國防、冶金、工程、電力、機床等機械行業。質量要求參照 GB/T1972/DIN2093

根據客戶使用條件，精選合適的材料，最大限度的滿足客戶需求。常用材料有60Si2MnA, 50CrVA及各類不銹鋼材料。厚度較?。?lt;1.1mm）的碟形彈簧也可以用高碳剛制造。有防銹、防蝕、防磁或耐熱等特殊要求是，也可以用不銹鋼、耐熱鋼、青銅或玻璃鋼等材料制造。

碟形彈簧的表面處理方法有發藍、磷化、電鍍、電泳和機械鍍鋅等

碟形彈簧是用金屬板料或鍛壓坯料而成的截錐形截面的墊圈式彈簧。

普通碟形彈簧規格

D	d	t	ho	H	ho /t	f=0.75 ho
D	d	t	ho	H	ho /t	P	f	σ
8 8 8	4.2 4.2 4.2	0.2 0.3 0.4	0.25 0.25 0.20	0.45 0.55 0.6	1.25 0.83 0.50	39 118 210	0.188 0.188 0.150	1040 1320 1230
10 10 10	5.2 5.2 5.2	0.25 0.40 0.50	0.30 0.30 0.25	0.55 0.70 0.75	1.20 0.75 0.50	58 209 325	0.225 0.250 0.188	972 1290 1230
12.5 12.5 12.5	6.2 6.2 6.2	0.35 0.5 0.7	0.45 0.35 0.3	0.8 0.85 1	1.29 0.70 0.43	151 291 680	0.338 0.263 0.225	1290 1120 1390
14 14 14	7.2 7.2 7.2	0.35 0.5 0.8	0.45 0.4 0.3	0.8 0.9 1.1	1.29 0.80 0.38	123 279 797	0.338 0.300 0.225	1060 1110 1320
16 16 16	8.2 8.2 8.2	0.4 0.6 0.9	0.5 0.45 0.35	0.9 1.05 1.25	1.25 0.75 0.39	154 410 1010	0.375 0.338 0.263	1020 1120 1310
18 18 18	9.2 9.2 9.2	0.45 0.7 1	0.6 0.5 0.4	1.05 1.2 1.4	1.33 0.71 0.40	214 562 1250	0.450 0.375 0.300	1120 1120 1310
20 20 20	10.2 10.2 10.2	0.5 0.8 1.1	0.65 0.55 0.45	1.15 1.35 1.55	1.30 0.69 0.41	254 748 1520	0.488 0.413 0.338	1070 1130 1300
22.5 22.5 22.5	11.2 11.2 11.2	0.6 0.8 1.25	0.8 0.65 0.5	1.4 1.45 1.75	1.33 0.81 0.40	425 707 1930	0.600 0.488 0.375	1240 1090 1310
25 25 25	12.2 12.2 12.2	0.7 0.9 1.5	0.9 0.7 0.55	1.6 1.6 2.05	1.29 0.78 0.37	600 862 2930	0.675 0.525 0.413	1270 1030 1430
28 28 28	14.2 14.2 14.2	0.8 1 1.5	1 0.8 0.65	1.8 1.8 2.15	1.25 0.80 0.43	801 1110 2840	0.750 0.600 0.488	1310 1090 1280
31.5 31.5 31.5	16.3 16.3 16.3	0.8 1.25 1.75	1.05 0.9 0.7	1.85 2.15 2.45	1.31 0.72 0.4	687 1910 3870	0.788 0.675 0.525	1140 1200 1310
35.5 35.5 35.5	18.3 18.3 18.3	0.9 1.25 2	1.15 1 0.8	2.05 2.25 2.8	1.28 0.80 0.40	832 1700 5190	0.863 0.750 0.600	1090 1080 1340
40 40 40	20.4 20.4 20.4	1 1.5 2.25	1.3 1.15 0.9	2.3 2.65 3.15	1.30 0.77 0.40	1020 2620 6500	0.975 0.863 0.675	1070 1150 1340
45 45 45	22.4 22.4 22.4	1.25 1.75 2.5	1.6 1.3 1	2.85 3.05 3.5	1.28 0.74 0.40	1890 3650 7720	1.200 0.975 0.750	1260 1150 1310
50 50 50	25.4 25.4 25.4	1.25 2 3	1.6 1.4 1.1	2.85 3.4 4.1	1.28 0.70 0.43	1550 4760 12000	1.200 1.050 0.825	1040 1150 1430
56 56 56	28.5 28.5 28.5	1.5 2 3	1.95 1.6 1.3	3.45 3.6 4.3	1.30 0.80 0.43	2620 4440 11400	1.463 1.200 0.975	1230 1100 1280
63 63 63	31 31 31	1.8 2.5 3.5	2.35 1.75 1.4	4.15 4.25 4.9	1.31 0.70 0.40	4240 7190 15000	1.763 1.313 1.050	1360 1100 1310
71 71 71	36 36 36	2 2.5 4	2.6 2 1.6	4.6 4.5 5.6	1.5 0.8 0.4	5140 6730 20500	1.950 1.500 1.200	1350 1060 1340
80 80 80	41 41 41	2.25 3 5	2.95 2.3 1.7	5.2 5.3 6.7	1.31 0.77 0.314	6610 10500 33600	2.213 1.725 1.275	1380 1150 1460

D	d	t	t’	ho	H	ho /t	f=0.75 ho
D	d	t	t’	ho	H	ho /t	P	f	σ
90 90 90	46 46 46	2.5 3.5 5		3.2 2.5 2	5.7 6 7	1.28 0.71 0.40	7680 14200 31400	2.400 1.875 1.500	1300 1120 1310
100 100 100	51 51 51	2.7 3.5 6		3.5 2.8 2.2	6.2 6.3 8.2	1.30 0.80 0.37	8610 13100 48000	2.630 2.100 1.650	1240 1050 1190
112 112 112	57 57 57	3 4 6		3.9 3.2 2.5	6.9 7.2 8.5	1.30 0.80 0.42	10500 17800 43700	2.925 2.400 1.875	1230 1100 1240
125 125 125	64 64 64	3.5 5 8	7.5	4.5 3.5 2.6	8 8.5 10.6	1.29 0.70 0.33	15400 29900 85900	3.375 2.625 1.950	1330 1160 1330
140 140 140	72 72 72	3.8 5 8	7.5	4.9 4 3.2	8.7 9 11.2	1.29 0.80 0.40	17200 27900 85200	3.625 3.000 2.400	1260 1110 1280
160 160 160	82 82 82	4.3 6 10	9.4	5.6 4.5 3.5	9.9 10.5 13.5	1.30 0.75 0.35	21800 41000 138000	4.200 3.375 2.625	1250 1110 1340
180 180 180	92 92 92	4.8 6 10	9.4	6.2 5.1 4	11 11.1 13.5	1.29 0.85 0.40	26400 37500 125000	4.625 3.825 3.000	1210 1040 1200
200 200 200	102 102 102	5.5 8 12	7.5 11.25	7 5.6 4.2	12.5 13.6 16.2	1.27 0.70 0.35	36100 76000 183000	5.250 4.200 3.150	1260 1190 1230
225 225 225	112 112 112	6.5 8 12	6.2 7.5 11.25	7.1 6.5 5	13.6 14.5 17	1.09 0.81 0.42	44600 70800 171000	5.325 4.875 3.750	1120 1120 1070
250 250 250	127 127 127	7 10 14	6.7 9.4 13.1	7.8 7 5.6	14.8 17 19.6	1.11 0.70 0.40	50500 119000 249000	5.850 5.250 4.200	1100 1190 1150
